5046 OptoFET® Dual Stage Compressor

OptoFET er en svært allsidig analog kompressor og waveshaper som kombinerer et nyutviklet FET-kompresjonskretsløp med et optimalisert optisk kompresjonskretsløp i én rackenhet.

Den har to primære kompresjonsmoduser: I Dual Stage-modus brukes FET- og OPTO-kompressorene i serie for komplett dynamisk kontroll over kritiske lydkilder, noe som gjør en vanlig opptaks- og miksingsteknikk enkel å oppnå.

I Dual Band-modus tildeles hver kompressor enten et lav- eller høyfrekvensbånd som kan behandles uavhengig, noe som utvider toneforming og dynamisk kontroll inn i nytt og uutforsket terreng.

Fra transparent vokalutjevning til ekstrem envelope-forming med massiv harmonisk tekstur, tilbyr OptoFET tilsynelatende uendelig kreativ kontroll. Hver kompressor har fullt variable kontroller for attack, release, threshold, make-up gain og parallell blend – i tillegg til sidechain-høypassfiltre og de spesielle harmoniske modusene GRIT og BLOOM.

OptoFET inkluderer også globale kontroller for å bytte rekkefølgen på de to kompressorene i Dual Stage-modus, samt en unik variabel crossover-kontroll for å finjustere kompresjonen mellom øvre og nedre frekvensbånd i Dual Band-modus. Og selv om det er en enkanals enhet, kan et par OptoFET i dual mono – med 31-posisjons trinnede kontroller – tilføre massiv tyngde til stereostemmer, grupper eller hele mikser.

Designet for tracking, turnébruk, miksing, mastering og lyddesign gir OptoFET enorm kontroll over dynamikk og tonal form. Komprimer kreativt med OptoFET.

Helt ny FET-kompressordesign

I mange år har ingeniørteamet hos RND eksperimentert med FET-kompressordesign – men det var først da OptoFET-konseptet ble ferdigstilt at det føltes riktig å lansere vår første FET-krets.

Selv om denne FET-kompressoren har noen kjente egenskaper, som ultraraske attack-tider og vanlige ratio-innstillinger, finnes det også flere funksjoner som gjør at den umiddelbart føles som et Rupert Neve Designs-produkt og ingenting annet.

Alle variable kontroller i OptoFET bruker høykvalitets 31-trinns potensiometre, standard i de fleste av våre produkter.

FET-kompressoren inkluderer variabel Attack (med raskeste tid på lynraske 100 mikrosekunder), Release, Threshold, +20 dB make-up gain og en parallell Blend-kontroll fra 0 % (tørt) til 100 % (vått). Ratio kan settes til enten 4:1 eller 8:1, og 125 Hz sidechain-høypassfilteret kan aktiveres for å la lavfrekvensene være urørt.

For å utvide OptoFETs kreative muligheter ytterligere, introduserer den nye GRIT-modusen kraftig waveshaping, med rikelig harmonisk forvrengning fokusert i det øvre frekvensområdet. GRIT kan brukes til å subtilt fremheve kilder slik at de «popper» akkurat riktig, eller til å transformere dem fullstendig. GRIT er spesielt nyttig sammen med Blend-kontrollen for å oppnå nøyaktig ønsket mengde forvrengningskarakter på et bredt spekter av lydkilder.

Optimalisert optisk kompressordesign

RND har utviklet flere optiske kompresjonskretser gjennom årene – inkludert Color Comp i den svært populære MBT (Master Bus Transformer) – men kretsen i OptoFET er videreutviklet for å være den ideelle motparten til den raskere, høyfrekvensfokuserte FET-kompressoren.

I kontrast genererer OPTO-kompressoren lavordens harmoniske og har betydelig tregere attack- og release-tider.

OPTO-kompressoren har variable kontroller for Attack (fra 5 millisekunder), Release, Threshold, +20 dB make-up gain og parallell Blend, arrangert på samme måte som FET-seksjonen. Ratio kan settes til enten 2:1 eller 5:1, og den har også et 125 Hz sidechain-høypassfilter.

Der FET-seksjonen har sin nye GRIT-modus, har OPTO-seksjonen en annen unik modus kalt BLOOM. Når BLOOM aktiveres, øker lavordens harmoniske betydelig, noe som umiddelbart gjør kilder varmere, rundere og mer fremtredende i lavfrekvensområdet. BLOOM kan hjelpe med siste finpuss uten bruk av tradisjonell EQ, spesielt sammen med Blend-kontrollen.

Dual Stage eller Dual Band? Du bestemmer.

Noen av OptoFETs mest unike og kraftige funksjoner ligger i den globale kontrollseksjonen.

Her kan rekkefølgen på de to kompressorene byttes i Dual Stage-modus.

OptoFET kan også bli en Dual Band-kompressor ved å trykke på X-OVER IN-knappen, som aktiverer crossover-filtrene og den tilhørende CROSSOVER-kontrollen. Når denne modusen er aktiv, tildeles hver kompressor enten lav- eller høyfrekvensbåndet, slik at begge kan behandles uavhengig. Den variable frekvenskontrollen bestemmer nøyaktig hvor crossover-punktet ligger, fra 50 Hz til 500 Hz.

FLIP-knappen fungerer også i Dual Band-modus, og lar deg velge om FET eller OPTO skal behandle hvert frekvensbånd. Dette er spesielt nyttig for basskilder, der du kan ha full kontroll over lavenden samtidig som du fremhever mellomtone og diskant for å få akkurat riktig mengde strengestøy og tekstur.

Flere gain-steg

OptoFET inneholder flere gain-steg, med ±12 dB input- og output-trim som sikrer at kompresjonen forblir jevn og transparent.

Alternativt kan de brukes til å drive kompressorene hardere for å hente frem nye og interessante harmoniske toner uten å klippe det spesialtilpassede transformatorbalanserte utgangstrinnet.

I tillegg har hver kompressor sin egen make-up gain, hvor den ene kan drive inn i den neste i Dual Stage-modus.

I Dual Band-modus kan make-up gain brukes til tonale justeringer fra subtile til dramatiske. Som med de fleste eksepsjonelle kompressorer er mange av kontrollene og innstillingene avhengige av gain-strukturen, noe som gjør OptoFET til en enhet som inviterer til eksperimentering på hvert eneste trinn.

FEATURES:

• All new FET compressor design and optimized OPTO compressor design in a single 1U unit
• Flexible Dual Stage or Dual Band compression modes
• Independent, comprehensive control sets for each compressor
• Unprecedented levels of dynamic and harmonic control
• Independent Blend controls for each compressor, making parallel processing a breeze
• Dual Stage mode: Easily flip the order of each compressor with the touch of a button
• Dual Band mode with Crossover control allows each compressor to process 2 frequency bands (lows and highs) independently
• All-new GRIT and BLOOM modes greatly enhance harmonic content and allow for source wave shaping

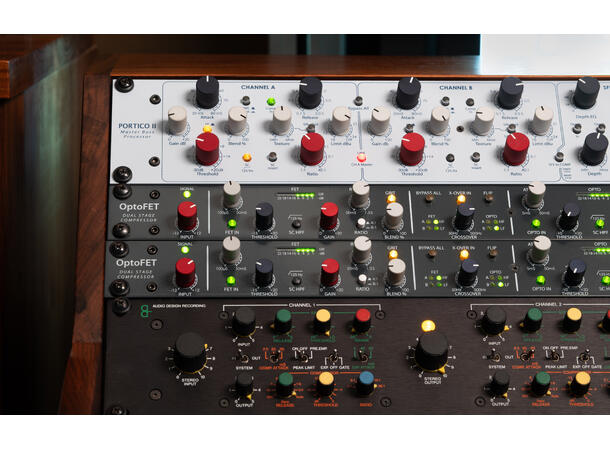

• Combine 2 units for extremely versatile dual mono processing on stereo sources
• Global Input & Output Trim for total control over gain staging and harmonics

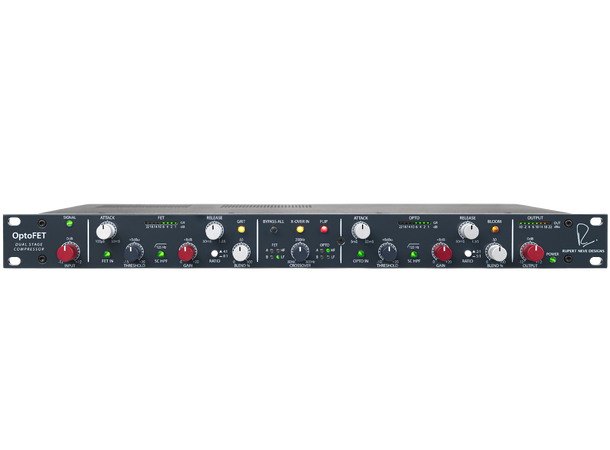

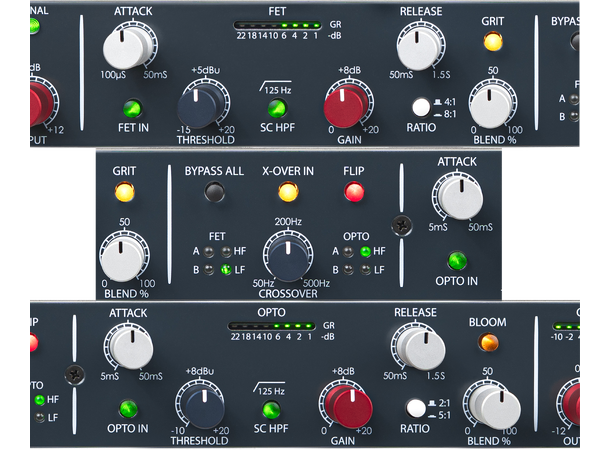

OptoFET FRONT PANEL CONTROLS:

FET Compressor:

• ATTACK 31-detent potentiometer that controls the FET compressor attack time within a range of 100uS to 50mS.
• FET IN Illuminated push-button switch that engages the FET compressor, making it possible to make quick A/B comparisons.
• THRESHOLD 31-detent potentiometer that controls the FET compressor threshold range from +20dBu to -15dBu.
• GR METER 8 segment LED meter that indicates FET compressor gain reduction in dB.
• SC HPF Illuminated push-button switch that engages the side-chain high-pass filter. The HPF has a 12dB/octave slope that helps control the amount of low frequency energy hitting the compressor side-chain when engaged. The corner frequency of the HPF is fixed at 125Hz.
• GAIN The GAIN control is a 31-detent potentiometer designed to add make-up gain to the compressed signal.
• RELEASE 31-detent potentiometer that controls the FET compressor release time within a range of 50mS to 3S.
• RATIO Push-button switch that selects between a 4:1 or 8:1 ratio.
• GRIT Illuminated push-button switch that adjusts the S/C detection circuit to generate more harmonic content.
• BLEND The BLEND control is a 31-detent potentiometer that allows the user to adjust the ratio of the compressed (wet) signal with the uncompressed (dry) signal to achieve parallel compression. Turning the BLEND control fully count- er-clockwise adjusts the mix toward the fully dry, uncompressed signal. Turning the BLEND control fully clockwise adjusts the mix toward the fully wet, compressed signal.

OPTO Compressor:

• ATTACK 31-detent potentiometer that controls the OPTO compressor attack time within a range of 5mS to 50mS.
• OPTO IN Illuminated push-button switch that engages the OPTO compressor, making it possible to make quick A/B comparisons.
• THRESHOLD 31-detent potentiometer that controls the OPTO compressor threshold range from +20dBu to -10dBu.
• GR METER 8 segment LED meter that indicates OPTO compressor gain reduction in dB.
• SC HPF Illuminated push-button switch that engages the side-chain high-pass filter. The HPF has a 12dB/octave slope that helps control the amount of low frequency energy hitting the compressor side-chain when engaged. The corner frequency of the HPF is fixed at 125Hz.
• GAIN The GAIN control is a 31-detent potentiometer designed to add make-up gain to the compressed signal.
• RELEASE 31-detent potentiometer that controls the OPTO compressor release time within a range of 50mS to 3S.
• RATIO Push-button switch that selects between a 2:1 or 5:1 ratio.
• BLOOM Illuminated push-button switch that adjusts the S/C detection circuit to generate more harmonic content.
• BLEND The BLEND control is a 31-detent potentiometer that allows the user to adjust the ratio of the compressed (wet) signal with the uncompressed (dry) signal to achieve parallel compression. Turning the BLEND control fully count- er-clockwise adjusts the mix toward the fully dry, uncompressed signal. Turning the BLEND control fully clockwise adjusts the mix toward the fully wet, compressed signal.

Global Controls:

• SIGNAL LED that illuminates GREEN when input signal is present and RED when near clip point.
• INPUT 31-detent potentiometer that controls the input level within a range of +/-12 dB.
• BYPASS ALL Illuminated push-button switch that engages a hard-wire bypass for both the FET and OPTO compressor sections.
• X-OVER IN Illuminated push-button switch that engages cross-over filters and the corresponding CROSSOVER frequency control.
• FLIP Illuminated push-button switch that places the OPTO compressor before the FET compressor in the signal path.
• FET STATUS LEDs that indicate where the FET compressor is located in the signal path (A=1st, B=2nd) and whether it is compressing the LF (low frequency) or HF (high frequency) band when X-OVER is engaged.
• CROSSOVER 31-detent potentiometer that selects the corner frequency point of the crossover filters.
• OPTO STATUS LEDs that indicate where the OPTO compressor is located in the signal path (A=1st, B=2nd) and whether it is compressing the LF or HF band when X-OVER is engaged.
• OUTPUT METER 8 segment LED meter that indicates final output level in dBu.
• OUTPUT 31-detent potentiometer that controls the output level within a range of +/-12 dB.
• POWER LED that illuminates GREEN when the power is ON.
